جک کابینت اونتوس HL-27 (جک اچ ال 27) بلوم : نهایت سهولت و راحتی
جک کابینت اونتوس HL (جک اچ ال) بلوم که اصطلاحا به آن جک اتوبوسی بلوم نیز گفته می شود سیستم بالابر ایده آلی برای یونیت های دیواری از ارتفاع 300 تا 580 میلی متر می باشد و برای کابینت هایی که بالای آنها کابینت دیگری قرار دارد گزینه مناسبی است.

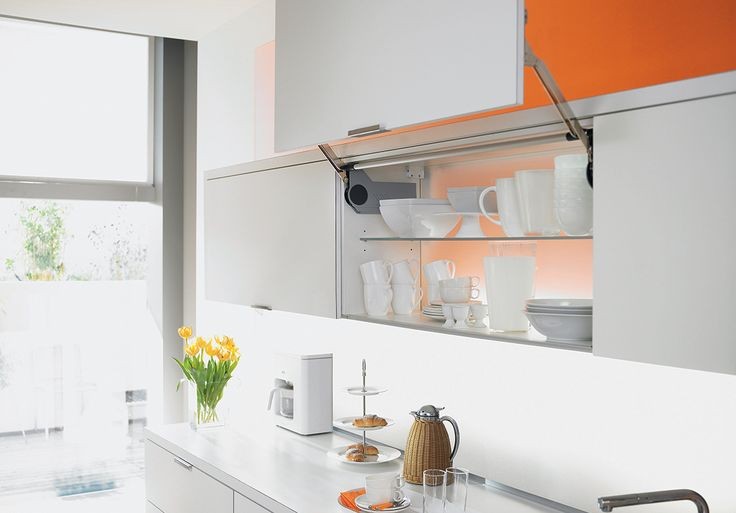

درب وقتی بالا می رود به حالت موازی با بدنه کابینت قرار می گیرد.
برنامه جک HL (جک اچ ال) بلوم
جک اتوبوسی بلوم می تواند با شیوه خاصی برای تمامی کاربردها مورد استفاده قرار گیرد.
- ارتفاع کابینت از 300 تا 580 میلی متر
- عرض کابینت تا 1800 میلی متر
- 4 مکانیزم بالابر (23 و 25 و 27 و 29) و 4 بازوی اهرمی (32 و 35 و 38 و 39) برای تمامی کاربردها
- می تواند برای دیوارهایی که گچبری یا تاج دارند مورد استفاده قرار گیرد.
- مکانیزم های بالابر و براکت های ثابت کننده درب می توانند به صورت متقارن مورد استفاده قرار گیرند.
کاربردهای جک HL (جک اچ ال) بلوم
- جک اتوبوسی بلوم دسترسی آسان به فضای داخلی کابینت را ممکن می‌سازد.
- امکانات طراحی جدید با جک اتوبوسی بلوم
مدل های جک HL (جک اچ ال) بلوم
- جک اچ-ال 23
- جک اچ-ال 23 برقی
- جک اچ-ال 25
- جک اچ-ال 25 برقی
- جک اچ-ال 27
- جک اچ-ال 27 برقی
- جک اچ-ال 29
- جک اچ-ال 29 برقی
نحوه انتخاب سایز مناسب بازویی جک کابینت اونتوس HL 23 (جک اتوبوسی) بلوم
- بازویی HL-32 از ارتفاع 300 تا 349
- بازویی HL-35 از ارتفاع 350 تا 399
- بازویی HL-38 از ارتفاع 400 تا 550
- بازویی HL-39 از ارتفاع 450 تا 580
نحوه انتخاب نوع مکانیزم مناسب جک اونتوس HL (جک اتوبوسی ) بلوم
برای انتخاب نوع مکانیزم مناسب، شما در ابتدا می‌بایست وزن درب کابینت خود را مشخص نمایید. نحوه محاسبه وزن درب کابینت به شکل زیر می‌باشد.
وزن درب کابینت = ارتفاع درب (m) × عرض درب (m) × ضخامت درب (m) × 760 (kg/m3)
استفاده از جدول
|
بازویی 39 450 – 580 (mm) |
بازویی 38
400 – 550 (mm) |
بازویی 35
350 – 399 (mm) |
بازویی 32
300-349 (mm) |
نوع مکانیزم (kg) |
| —- | 1.75 – 3.50 | 1.75 – 5.00 | 3.5 – 7.25 | HL-23 |
| 2.00 – 5.25 | 2.75 – 6.75 | 4.25 – 9.00 | 6.5 – 12.00 | HL-25 |
| 4.25 – 9.25 | 5.75 – 11.75 | 8.00 – 14.75 | 11.00 – 20.00 | HL-27 |
| 8.25 – 16.50 | 10.50 – 20.00 | 13.50 – 20.00 | —- | HL-29 |
* لازم به توضیح می‌باشد که اعداد جدول بر حسب کیلوگرم (kg) می‌باشد.
مکانیزم های جک کابینت اونتوس HL ( جک اتوبوسی ) بلوم ، از نظر وزن درب کابینت در دسته بندی زیر قرار می‌گیرند.
- مکانیزم 23-HL از وزن 1.75 (kg) تا 7.25 (kg)
- مکانیزم 25-HL از وزن 2 (kg) تا 12 (kg)
- مکانیزم 27-HL از وزن 4.25 (kg) تا 20 (kg)
- مکانیزم 29-HL از وزن 8.25 (kg) تا 20 (kg)
مونتاژ و تنظیم جک اچ-ال بلوم
مونتاژ جک اتوبوسی بلوم (جک HL) آسان و تنظیم آن سریع می باشد. هر زمانی که مکانیزم بالابر به طور دقیق متناسب با وزن و اندازه درب تنظیم شده باشد، اونتوس اچ ال با سهولت قابل اطمینانی درب را باز و بسته می کند و آن را نگه می دارد.
نقاط قوت
- باز شدن آسان و توقف در موقعیت دلخواه
- دسترسی کامل به تمام فضای داخلی یونیت
- طراحی قطعات بدون اشغال کردن فضای داخلی
- سازگار با سیستم SERVO-DRIVE بلوم
- نصب و رگلاژ آسان
- طول عمر بالا
