جک کابینت بلوم مدل اونتوس HL-29

Blum Aventos HL-29

دسته: ,
امتیازدهی 0 از 5 در 1 امتیازدهی مشتری
آماده ارسال
سفارش از طریق واتس‌اپ
خرید محصول جک کابینت بلوم مدل اونتوس HL-29

قیمت: تماس بگیرید

از شما بابت همکاری متشکریم... آیا از قیمت های ما رضایت دارید؟
توضیحات

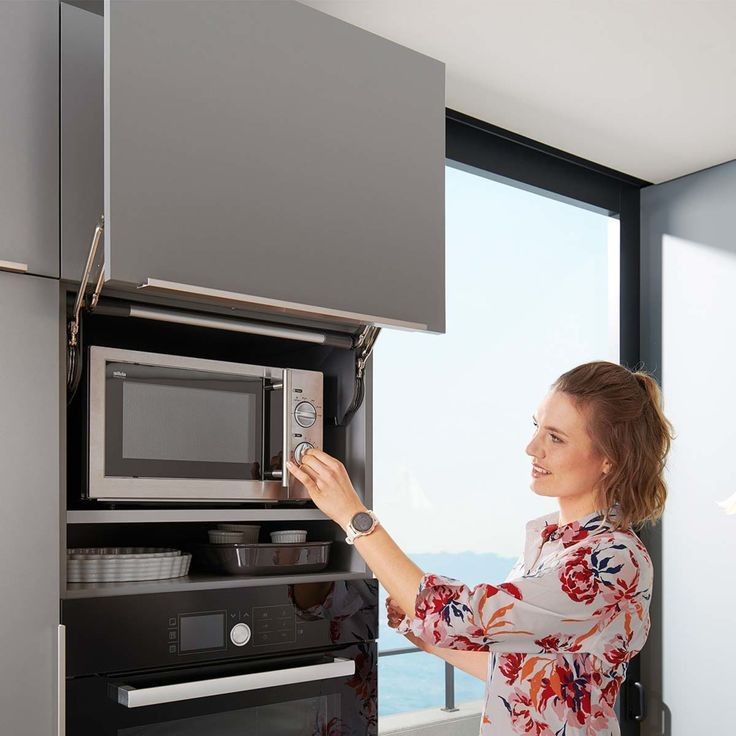

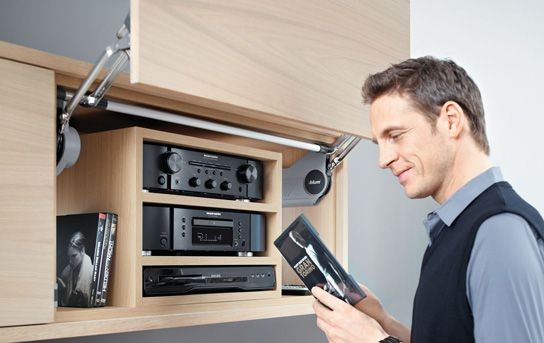

جک کابینت اونتوس HL-29 (جک اتوبوسی اچ ال 29) بلوم برای کیفیت بالای حرکتی و آزادی در طراحی

جک کابینت اونتوس HL (جک اچ ال) بلوم که اصطلاحا به آن جک اتوبوسی بلوم نیز گفته می شود سیستم بالابر ایده آلی برای یونیت های دیواری از ارتفاع 300 تا 580 میلی متر می باشد و برای کابینت هایی که بالای آنها کابینت دیگری قرار دارد گزینه مناسبی است.

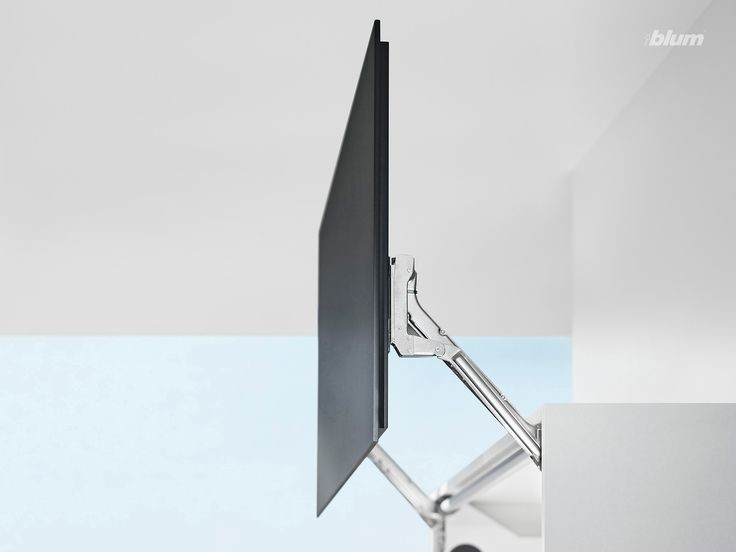

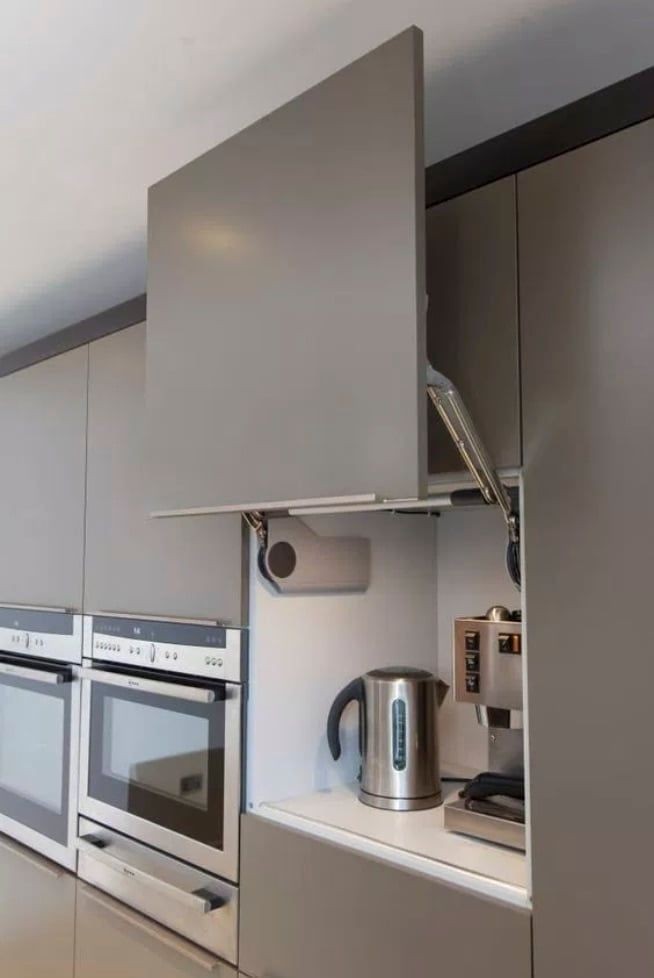

در این جک درب وقتی بالا می‌رود به حالت موازی با بدنه کابینت قرار می‌گیرد.

ویژگی‌های مهم جک کابینت HL

  • باز کردن درب کابینت به موازات بدنه کابینت‌ها
  • اشغال نشدن فضای جلوی کابینت در زمان باز شدن درب
  • باز و بسته شدن روان درب
  • بسته شدن درب بدون صدا
  • قابلیت ایستادن درب در هر نقطه از مسیر حرکت جک اونتوس HL

کلیپ عملکرد جک کابینت اونتوس HL (جک اتوبوسی ) بلوم

محدوده عملکرد (برنامه) جک کابینت اونتوس HL (جک اتوبوسی اچ ال) بلوم

جک اتوبوسی بلوم می تواند با شیوه خاصی برای تمامی کاربردها مورد استفاده قرار گیرد.

  • ارتفاع کابینت از 300 تا 580 میلی متر
  • عرض کابینت تا 1800 میلی متر
  • 4 مکانیزم بالابر (23 و 25 و 27 و 29) و 4 بازوی اهرمی (32 و 35 و 38 و 39) برای تمامی کاربردها
  • می تواند برای کابینت‌های دیواری که تاج دارند مورد استفاده قرار گیرد.
  • مکانیزم های بالابر و براکت های ثابت کننده درب می توانند به صورت متقارن مورد استفاده قرار گیرند.

نحوه انتخاب سایز مناسب بازویی جک کابینت اونتوس HL 29 (جک اتوبوسی) بلوم

  • بازویی HL-32 از ارتفاع 300 تا 349
  • بازویی HL-35 از ارتفاع 350 تا 399
  • بازویی HL-38 از ارتفاع 400 تا 550
  • بازویی HL-39 از ارتفاع 450 تا 580

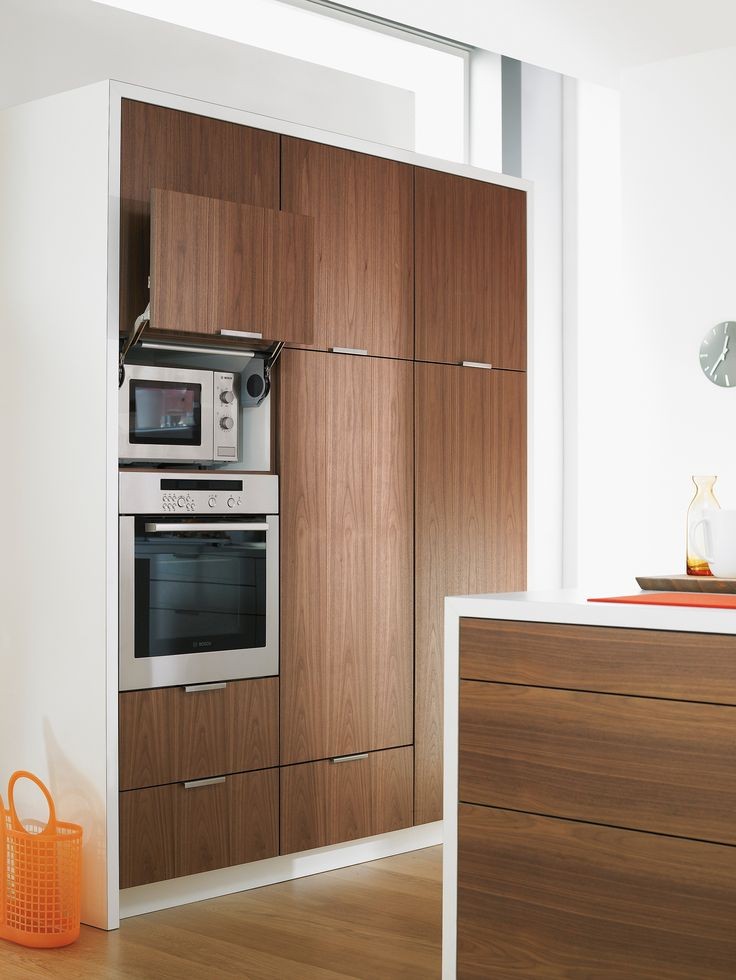

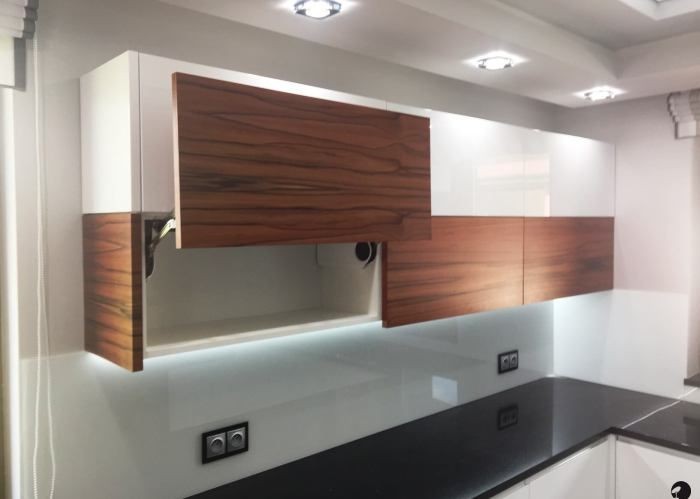

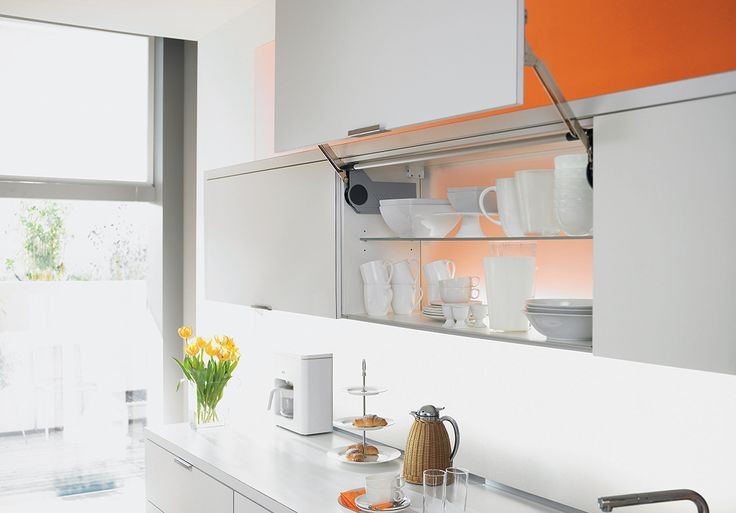

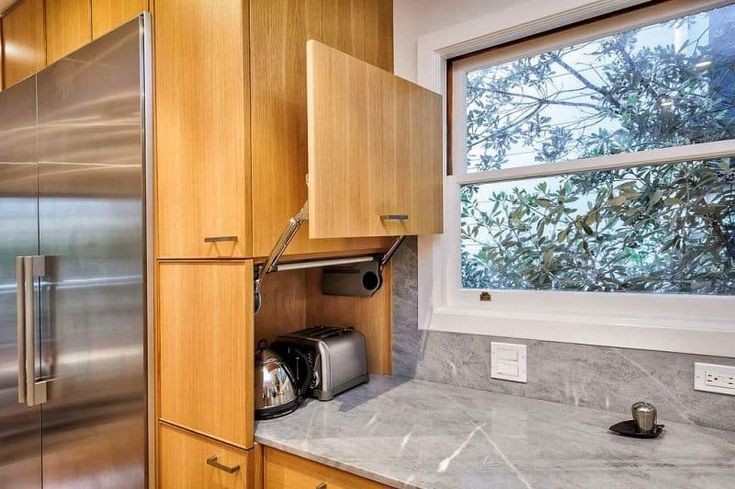

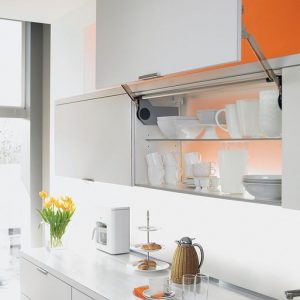

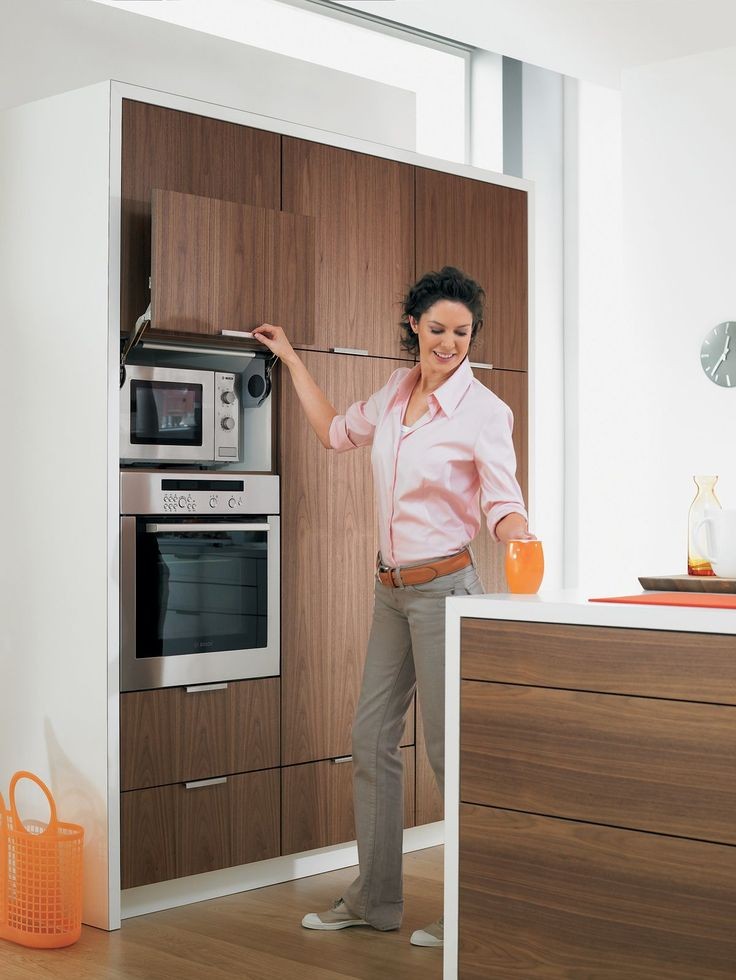

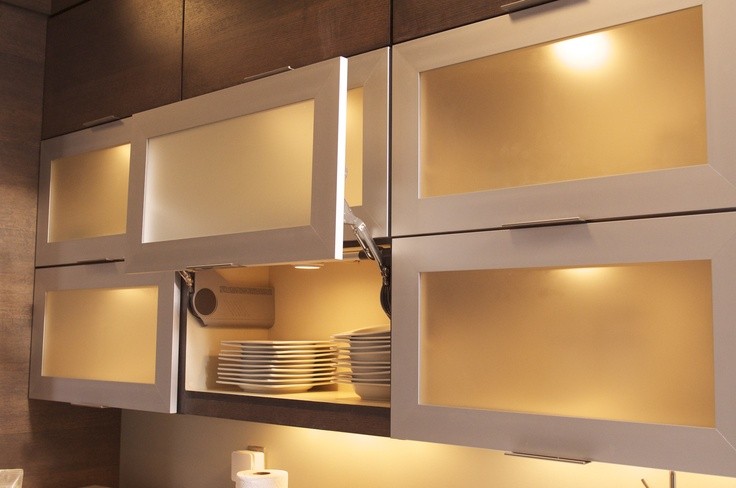

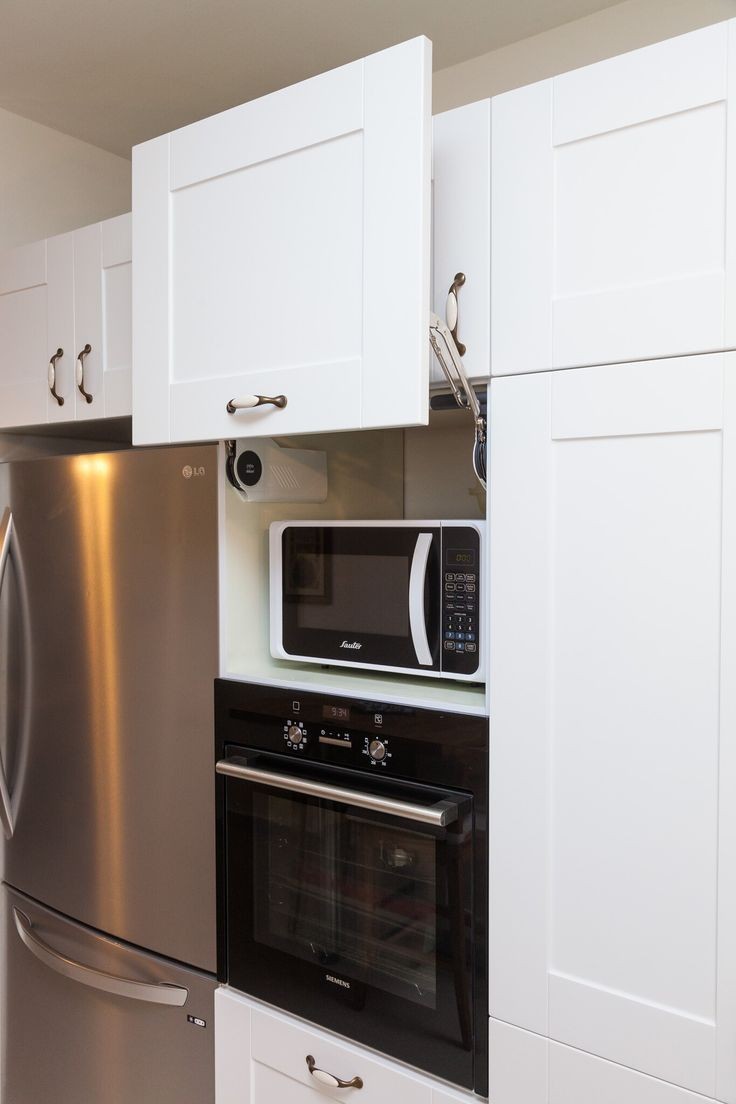

کاربردهای جک کابینت اونتوس HL (جک اتوبوسی ) بلوم

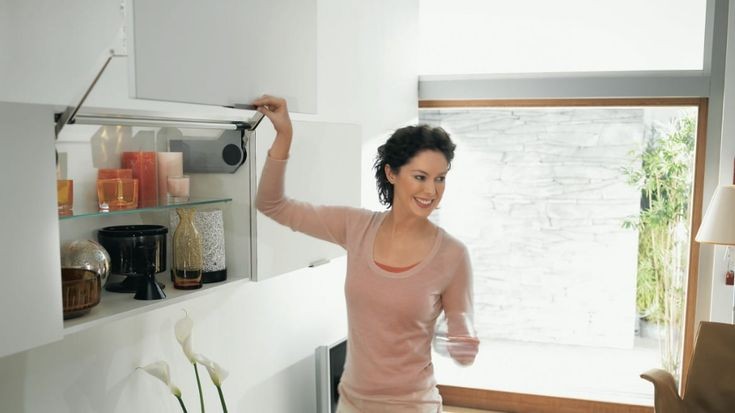

  • جک اتوبوسی بلوم دسترسی آسان به فضای داخلی کابینت را ممکن می‌سازد.
  • امکانات طراحی جدید با جک اتوبوسی بلوم

مدل های جک کابینت اونتوس HL (جک اتوبوسی ) بلوم

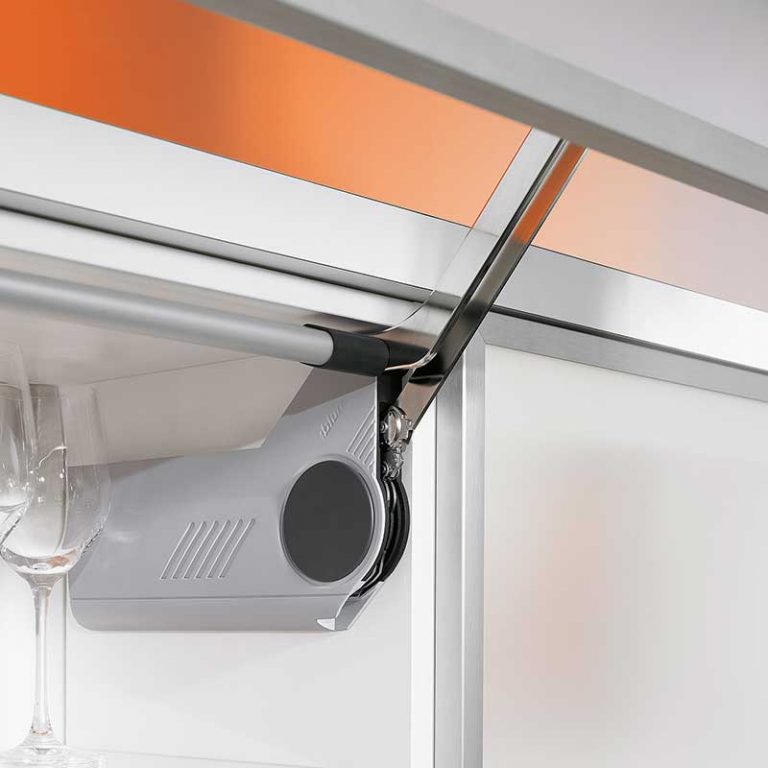

مونتاژ و تنظیم

جک کابینت اونتوس HL (جک اتوبوسی ) بلوم

مونتاژ جک اتوبوسی بلوم (جک HL) سریع و آسان می‌باشدو فقط با کمک گرفتن از چند ابزار طراحی شده به آسانی به این هدف می رسید. مکانیزم بالابر را می توان بایک پیچ گوشتی بی‌سیم برای دستیابی به عملکرد بهینه تنظیم کرد. جک اتوبوسی بلوم (جک HL) به آسانی باز، متوقف و بسته خواهد شد. تنظیم سه جانبه درب باعث هماهنگی فاصله دقیق بین درها می‌شود.

کلیپ آموزش نصب جک اونتوس HL (جک اتوبوسی ) بلوم

نحوه انتخاب نوع مکانیزم مناسب جک اونتوس HL (جک اتوبوسی ) بلوم

برای انتخاب نوع مکانیزم مناسب، شما در ابتدا می‌بایست وزن درب کابینت خود را مشخص نمایید. نحوه محاسبه وزن درب کابینت به شکل زیر می‌باشد.

وزن درب کابینت = ارتفاع درب (m) × عرض درب (m) × ضخامت درب (m) × 760 (kg/m3)



استفاده از جدول

بازویی 39

450 – 580 (mm)

بازویی 38

400 – 550 (mm)

بازویی 35

350 – 399 (mm)

بازویی 32

300-349 (mm)

نوع مکانیزم

(kg)

—- 1.75 – 3.50 1.75 – 5.00 3.5 – 7.25 HL-23
2.00 – 5.25 2.75 – 6.75 4.25 – 9.00 6.5 – 12.00 HL-25
4.25 – 9.25 5.75 – 11.75 8.00 – 14.75 11.00 – 10.00 HL-27
8.25 – 16.50 10.50 – 20.00 13.50 – 20.00 —- HL-29

* لازم به توضیح می‌باشد که اعداد جدول بر حسب کیلوگرم (kg) می‌باشد.

مکانیزم های جک کابینت اونتوس HL ( جک اتوبوسی ) بلوم ، از نظر وزن درب کابینت در دسته بندی زیر قرار می‌گیرند.

  • مکانیزم 23-HL  از وزن  1.75 (kg)  تا  7.25 (kg)
  • مکانیزم 25-HL  از وزن  2 (kg)  تا  12 (kg)
  • مکانیزم 27-HL  از وزن  4.25 (kg)  تا  20 (kg)
  • مکانیزم 29-HL  از وزن  8.25 (kg)  تا  20 (kg)

نقاط قوت

  • باز شدن آسان و توقف در موقعیت دلخواه
  • دسترسی کامل به تمام فضای داخلی یونیت
  • طراحی قطعات بدون اشغال کردن فضای داخلی
  • سازگار با سیستم SERVO-DRIVE بلوم
  • نصب و رگلاژ آسان
  • طول عمر بالا
مشخصات

مشخصاتBlum Aventos HL-29

مدل جک

HL

نوع جک

آرام بند

سری جک

HL-27

بازویی

32, 35, 38, 39

ارتفاع درب

300-349, 350-399, 400-550, 450-580

رنج قدرت

2.00-5.25 کیلوگرم, 2.75-6.75 کیلوگرم, 4.25-9.00 کیلوگرم, 6.50-12.00 کیلوگرم

عمق مفید یونیت

min 294, min 344, min 394, min 444

آرامبند (بلومشن)

دارد

کشور سازنده

اتریش

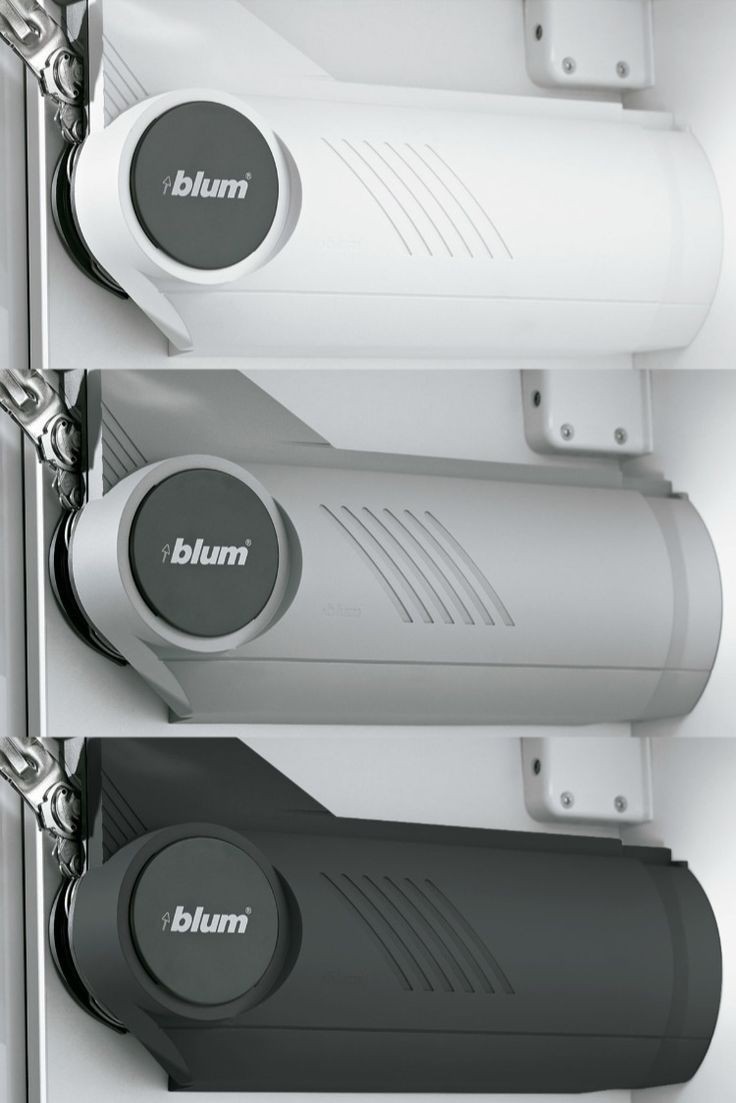

رنگ

سفید, طوسی
