توضیحات

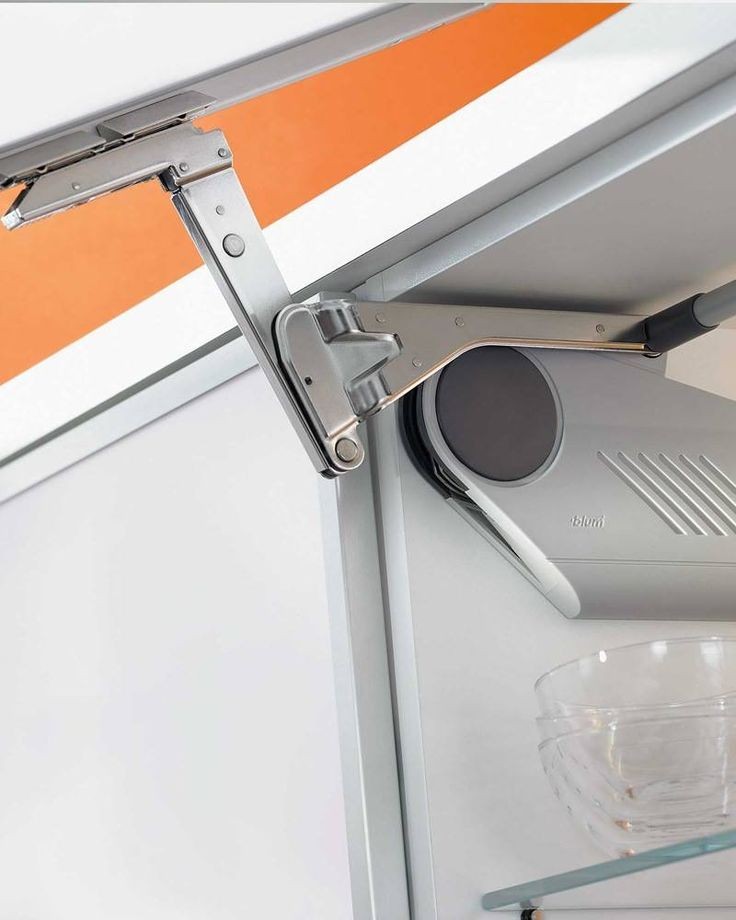

جک کابینت اونتوس HS (جک اچ اس) بلوم برای کابینت هایی که تک درب هستند و ابعاد بزرگی دارند طراحی شده است.
با سیستم اونتوس HS، درب یک تکه به راحتی روی کابنت حرکت میکند و یک گزینه ایده آل برای درب های بزرگ است. جک اچ-اس بلوم همانند دیگر سیستم های اونتوس به راحتی مونتاژ می شود و برنده جایزه طراحی می باشد.
جک کابینت( HSجک اچ اس) بلوم گزینه مناسبی برای درب های بزرگ و سنگین می باشد.
برنامه جک کابینت HS جک اچ-اس بلوم

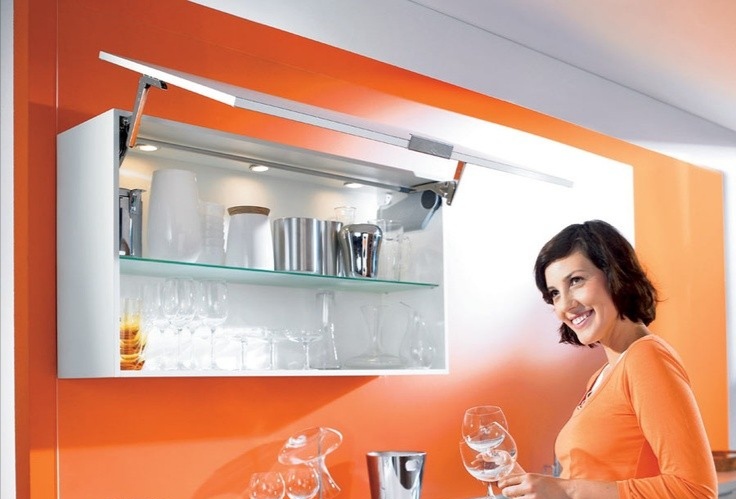

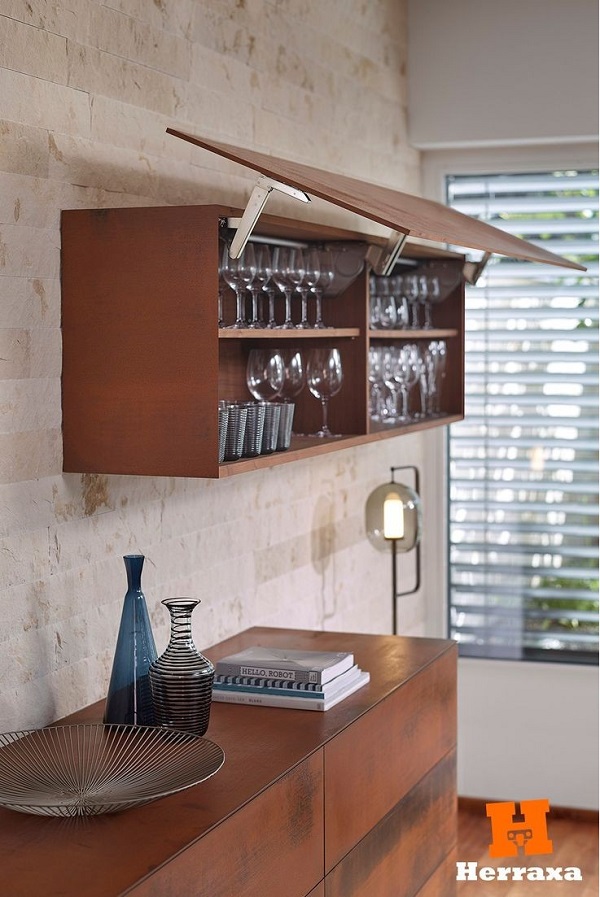

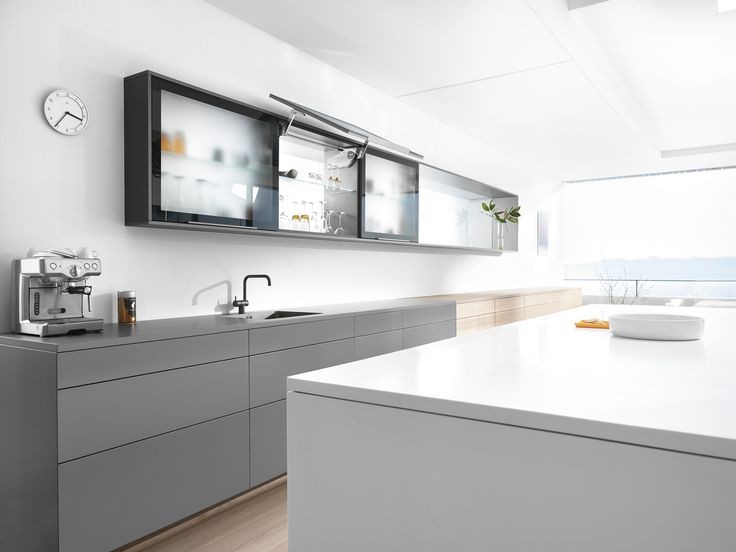

جک کابینت HS (جک اچ اس) بلوم راه حل مناسبی برای یونیت های دیواری بلند و متوسط با درب های تکی در آشپزخانه و یا مکان های دیگر می باشد.

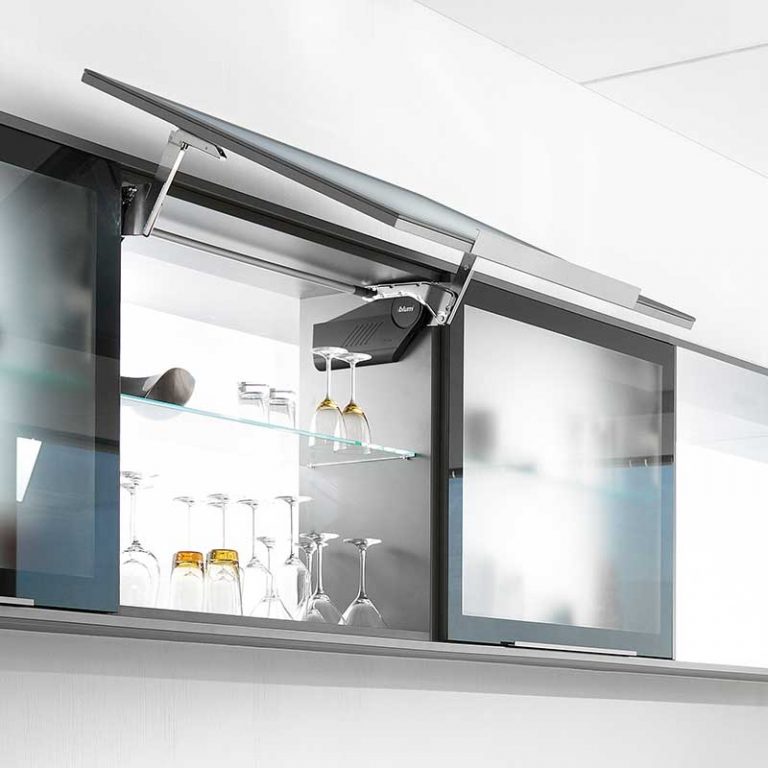

هنگامی که درب باز می شود، حدود 150 میلی متر از درب بالا و روی کابینت به صورت شیب دار قرار می گیرد.
- ارتفاع کابینت از 350 تا 800 میلی متر
- عرض کابینت تا 1800 میلی متر

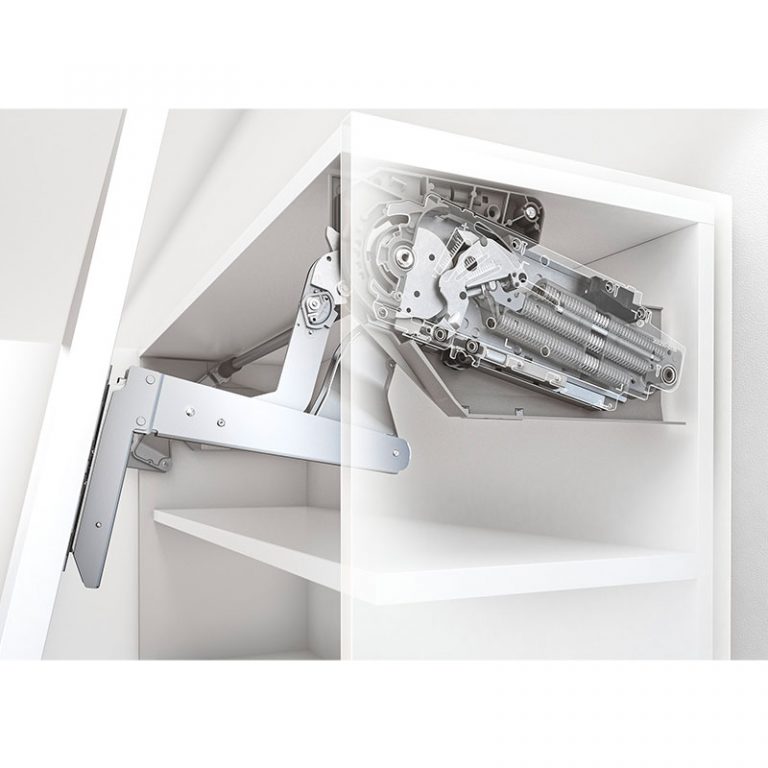

- 9 مکانیزم بالابر (I و H و G و F و E و D و C و B و A) مختلف و یک بازوی اهرمی
- مکانیزم های بالابر و براکت های ثابت کننده درب می توانند به صورت متقارن مورد استفاده قرار گیرند.
کاربردهای جک اچاس بلوم

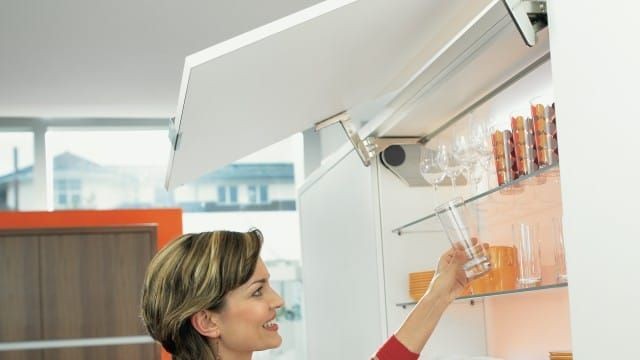

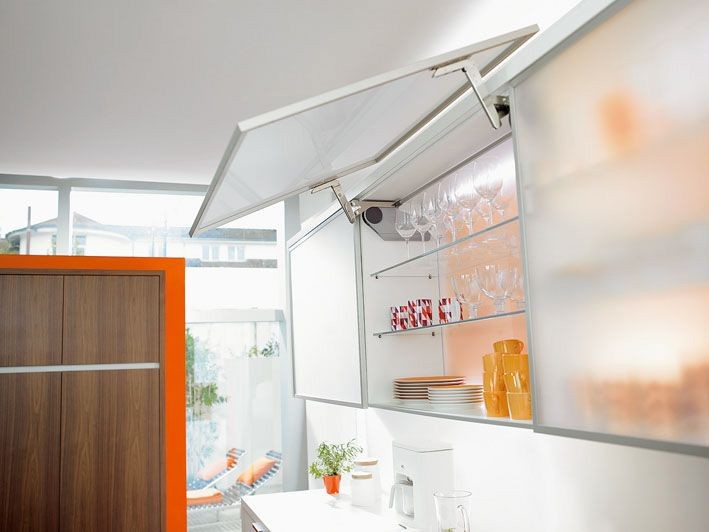

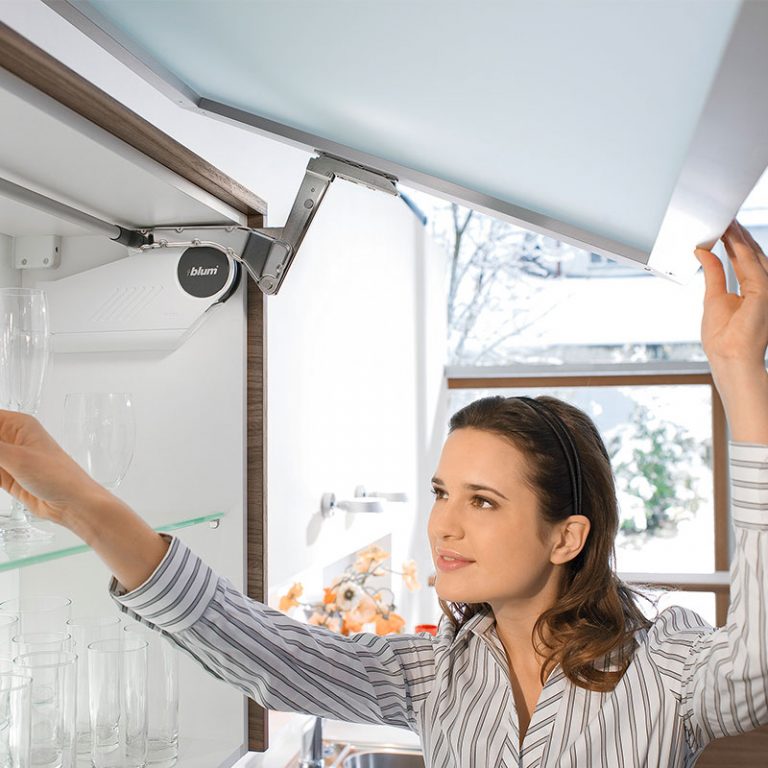

- اونتوس HS (جک اچ اس) بلوم بالا میرود و فضای داخلی کابینت را به طور کامل نمایش میدهد.
- حرکت نرم و یکنواخت با توقف متغیر یعنی در هرجای دامنه حرکت جک کابینت شما میتوانید جک را نگاه دارید.
- امکانات طراحی جدید با جک اونتوس اچ-اس
- قابیلت تنظیم سه بعدی درب
ویژگیهای مهم جک کابینت HS :
- دسترسی عالی به فضای داخلی کابینت
- دارای برنامه کوچک اما با کاربردهای متنوع و گسترده
- پایداری بالا، حتی برای درب های عریض
- فاقد قطعات بیرون زده و مزاحم
- باز شدن و نصب و تنظیم آسان
- دوام فوق العاده
مدل های جک اچ-اس بلوم
- جک HS-A (اچ-اس A)
- جک HS-B (اچ-اس B)
- جک HS-C (اچ-اس C)
- جک HS-D (اچ-اس D)
- جک HS-E (اچ-اس E)
- جک HS-F (اچ-اس F)
- جک HS-G (اچ-اس G)
- جک HS-H (اچ-اس H)
- جک HS-I (اچ-اس I)
نحوه انتخاب مکانیزم مناسب برای جک کابینت اونتوس HS
برای انتخاب مکانیزم صحیح و مناسب باید هم ارتفاع کابینت و هم وزن درب کابینت (که شامل دستگیره نیز میشود) را تعیین بفرمائید که برای این امر، از جدول زیر استفاده نمائید:
| نوع مکانیزم | A | B | C | نوع مکانیزم | A | B | C |
| (mm) ارتفاع کابینت | وزن درب کابینت به همراه دستگیره (kg) | (mm) ارتفاع کابینت | وزن درب کابینت به همراه دستگیره (kg) | ||||
| 350 | 2.00 – 5.00 | 4.50 – 9.50 | 9.25 – 10.50 | 440 | 2.25 – 4.50 | 4.25 – 8.50 | 8.25 – 13.00 |
| 355 | 2.00 – 4.75 | 4.50 – 9.50 | 9.25 – 10.50 | 445 | 2.25 – 4.50 | 4.25 – 8.50 | 8.25 -13.25 |
| 360 | 2.00 – 4.75 | 4.50 – 9.50 | 9.25 – 10.75 | 450 | 2.25 – 4.25 | 4.00 – 8.50 | 8.25 – 13.50 |
| 365 | 2.00 – 4.75 | 4.50 – 9.25 | 9.00 – 11.00 | 455 | 2.25 – 4.25 | 4.00 – 8.50 | 8.25 -13.50 |
| 370 | 2.00 – 4.75 | 4.50 – 9.25 | 9.00 – 11.00 | 460 | 2.25 – 4.25 | 4.00 – 8.25 | 8.00 – 13.75 |
| 375 | 2.00 – 4.75 | 4.50 – 9.25 | 9.00 – 11.25 | 465 | 2.25 – 4.25 | 4.00 – 8.25 | 8.00 – 13.75 |
| 380 | 2.00 – 4.75 | 4.50 – 9.25 | 9.00 – 11.25 | 470 | 2.50- 4.25 | 4.00 – 8.25 | 8.00 – 14.00 |
| 385 | 2.00 – 4.75 | 4.50 – 9.25 | 9.00 – 11.50 | 475 | 2.50- 4.25 | 3.75 – 8.00 | 7.75 – 14.00 |
| 390 | 2.00 – 4.75 | 4.50 – 9.00 | 8.75 – 11.50 | 480 | 2.50- 4.25 | 3.75 – 8.00 | 7.75 -14.25 |
| 395 | 2.00 – 4.75 | 4.50 – 9.00 | 8.75 – 11.75 | 485 | 2.50- 4.25 | 3.75 – 8.00 | 7.75 – 14.25 |
| 400 | 2.00 – 4.75 | 4.25 – 9.00 | 8.75 – 12.00 | 490 | 2.50- 4.25 | 3.75 – 8.00 | 7.75 – 14.50 |
| 405 | 2.25 – 4.50 | 4.25 – 9.00 | 8.75 – 12.00 | 495 | 2.50- 4.25 | 3.75 – 7.75 | 7.50 – 14.50 |
| 410 | 2.25 – 4.50 | 4.25 – 9.00 | 8.75 – 12.25 | 500 | 2.50- 4.25 | 3.50 – 7.75 | 7.50 – 14.75 |
| 415 | 2.25 – 4.50 | 4.25 – 8.75 | 8.50 – 12.50 | 505 | 2.50- 4.25 | 3.50 – 7.75 | 7.50 – 14.75 |
| 420 | 2.25 – 4.50 | 4.25 – 8.75 | 8.50 – 12.50 | 510 | 2.50- 4.25 | 3.50 – 7.75 | 7.50 -14.75 |
| 425 | 2.25 – 4.50 | 4.25 – 8.75 | 8.50 – 12.75 | 515 | 2.50- 4.25 | 3.50 – 7.50 | 7.25 – 14.75 |
| 430 | 2.25 – 4.50 | 4.25 – 8.75 | 8.50 – 12.75 | 520 | 2.50- 4.25 | 3.50 – 7.50 | 7.25 – 15.00 |
| 435 | 2.25 – 4.50 | 4.25 – 8.75 | 8.50 – 13.00 | 525 | 2.50- 4.25 | 3.25 – 7.50 | 7.25 – 15.00 |
| نوع مکانیزم | D | E | F | نوع مکانیزم | D | E | F |
| (mm) ارتفاع کابینت | وزن درب کابینت به همراه دستگیره (kg) | (mm) ارتفاع کابینت | وزن درب کابینت به همراه دستگیره (kg) | ||||
| 526 | 3.00 – 6.75 | 6.25 – 13.00 | 12.00 – 16.50 | 605 | 3.00 – 6.00 | 5.50 – 11.75 | 10.50 – 18.50 |
| 530 | 3.00 – 6.75 | 6.25 – 12.75 | 11.75 – 16.75 | 610 | 3.00 – 6.00 | 5.50 – 11.75 | 10.50 – 18.50 |
| 535 | 3.00 – 6.75 | 6.25 – 12.75 | 11.75 – 16.75 | 615 | 3.00 – 5.75 | 5.50 – 11.50 | 10.25 – 18.75 |
| 540 | 3.00 – 6.50 | 6.00 – 12.75 | 11.75 – 17.00 | 620 | 3.00 – 5.75 | 5.50 – 11.50 | 10.25 – 18.75 |
| 545 | 3.00 – 6.50 | 6.00 – 12.50 | 11.50 – 17.25 | 625 | 3.00 – 5.75 | 5.50 – 11.50 | 10.25 – 18.75 |
| 550 | 3.00 – 6.50 | 6.00 – 12.50 | 11.50 – 17.25 | 630 | 3.00 – 5.75 | 5.50 – 11.50 | 10.25 – 18.75 |
| 555 | 3.00 – 6.50 | 6.00 – 12.50 | 11.50 – 17.50 | 635 | 3.00 – 5.50 | 5.50 – 11.50 | 10.25 – 18.75 |
| 560 | 3.00 – 6.50 | 6.00 – 12.25 | 11.25 – 17.50 | 640 | 3.00 – 5.50 | 5.25 – 11.25 | 10.00 – 18.75 |
| 565 | 3.00 – 6.25 | 5.75 – 12.25 | 11.25 – 17.75 | 645 | 3.00 – 5.50 | 5.25 – 11.25 | 10.00 – 18.75 |
| 570 | 3.00 – 6.25 | 5.75 – 12.25 | 11.25 – 17.75 | 650 | 3.00 – 5.50 | 5.25 – 11.25 | 10.00 – 19.00 |
| 575 | 3.00 – 6.25 | 5.75 – 12.00 | 11.00 – 18.00 | 655 | 3.00 – 5.50 | 5.25 – 11.25 | 10.00 – 19.00 |
| 580 | 3.00 – 6.25 | 5.75 – 12.00 | 11.00 – 18.00 | 660 | 3.00 – 5.50 | 5.25 – 11.25 | 10.00 – 19.00 |
| 585 | 3.00 – 6.25 | 5.75 – 12.00 | 10.75 – 18.25 | 665 | 3.00 – 5.25 | 5.00 – 11.00 | 9.75 – 19.00 |
| 590 | 3.00 – 6.00 | 5.50 – 12.00 | 10.75 – 18.25 | 670 | 3.00 – 5.25 | 5.00 – 11.00 | 9.75 – 19.00 |
| 595 | 3.00 – 6.00 | 5.50 – 11.75 | 10.50 – 18.50 | 675 | 3.00 – 5.25 | 5.00 – 11.00 | 9.75 – 19.00 |
| 600 | 3.00 – 6.00 | 5.50 – 11.75 | 10.50 – 18.50 | ||||
| نوع مکانیزم | G | H | I | نوع مکانیزم | G | H | I |
| (mm) ارتفاع کابینت | وزن درب کابینت به همراه دستگیره (kg) | (mm) ارتفاع کابینت | وزن درب کابینت به همراه دستگیره (kg) | ||||
| 676 | 3.50 – 8.00 | 7.00 – 13.50 | 13.00 – 21.50 | 740 | 3.50 – 7.25 | 6.50 – 12.75 | 11.75 – 20.75 |
| 680 | 3.50 – 8.00 | 7.00 – 13.50 | 13.00 – 21.50 | 745 | 3.50 – 7.25 | 6.50 – 12.75 | 11.50 – 20.50 |
| 685 | 3.50 – 8.00 | 7.00 – 13.25 | 12.75 – 21.50 | 750 | 3.50 – 7.25 | 6.50 – 12.75 | 11.50 – 20.50 |
| 690 | 3.50 – 7.75 | 6.75 – 13.25 | 12.75 – 21.50 | 755 | 3.75 – 7.25 | 6.50 – 12.75 | 11.25 – 20.50 |
| 695 | 3.50 – 7.75 | 6.75 – 13.25 | 12.50 – 21.50 | 760 | 3.75 – 7.25 | 6.50 – 12.75 | 11.25 – 20.25 |
| 700 | 3.50 – 7.75 | 6.75 – 13.25 | 12.50 – 21.50 | 765 | 3.75 – 7.25 | 6.50 – 12.50 | 11.00 – 20.25 |
| 705 | 3.50 – 7.75 | 6.75 – 13.25 | 12.25 – 21.50 | 770 | 3.75 – 7.00 | 6.25 – 12.50 | 11.00 – 20.25 |
| 710 | 3.50 – 7.75 | 6.75 – 13.25 | 12.25 – 21.25 | 775 | 3.75 – 7.00 | 6.25 – 12.50 | 11.00 – 20.25 |
| 715 | 3.50 – 7.50 | 6.75 – 13.00 | 12.00 – 21.25 | 780 | 4.00 – 7.00 | 6.25 – 12.50 | 10.75 – 20.25 |
| 720 | 3.50 – 7.50 | 6.75 – 13.00 | 12.00 – 21.25 | 785 | 4.00 – 7.00 | 6.25 – 12.50 | 10.75 – 20.00 |
| 725 | 3.50 – 7.50 | 6.75 – 13.00 | 12.00 – 21.00 | 790 | 4.00 – 7.00 | 6.00 – 12.25 | 10.75 – 20.00 |
| 730 | 3.50 – 7.50 | 6.75 – 13.00 | 11.75 – 21.00 | 795 | 4.00 – 7.00 | 6.00 – 12.25 | 10.50 – 20.00 |
| 735 | 3.50 – 7.50 | 6.50 – 13.00 | 11.75 – 20.75 | 800 | 4.00 – 7.00 | 6.00 – 12.25 | 10.50 – 20.00 |
مونتاژ و تنظیم جک اچ-اس بلوم
مونتاژ اجزای جک HS (اچ اس) آسان و تنظیم آن سریع می باشد. هر زمانی که مکانیزم بالابر به طور دقیق متناسب با وزن و اندازه درب تنظیم شده باشد، جک اونتوس اچ اس با سهولت قابل اطمینانی درب را باز و بسته می کند و آن را نگه می دارد.
نقاط قوت
- باز شدن آسان و توقف در موقعیت دلخواه
- دسترسی کامل به تمام فضای داخلی یونیت
- قابل نصب بر روی درهای چوبی و مصنوعات آن و همچنین درهایی با فریم آلومینیومی

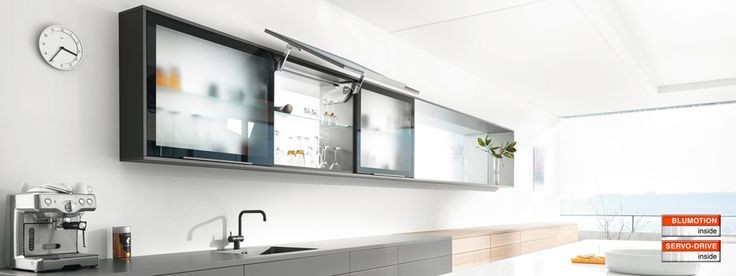

- سازگار با سیستم SERVO-DRIVE بلوم
- نصب و رگلاژ آسان
- طول عمر بالا
